trasformatori monofase TMS sicurezza

trasformatori monofase TMS sicurezza2018-10-03T12:52:03+00:00


I trasformatori della serie TMS sono destinati ad alimentare circuiti a bassissima tensione, la tensione nominale secondaria e la tensione secondaria a vuoto non devono superare i 50V Su richiesta le dimensioni possono variare per soddisfare eventuali esigenze di ingombro.

Caratteristiche tecniche:
– isolamento classe E
– frequenza 50/60 Hz.
– esecuzione aperta, grado di protezione IP00
– temperatura ambiente max 40°C
– telaio con connessione di terra
– impregnazione in resina e tropicalizzati
– classe elettrica di protezione l
– la piena potenza è riferita alla massima tensione

Dati indispensabili nelle ordinazioni o richieste d’offerta:
– potenza espressa in VA
– tensioni e frequenza di rete
– tensione d’uscita
– temperatura ambiente
– condizioni ambientali d’esercizio
– a richiesta potenza suddivisa in uscita
Tensione Primaria: 0-230-400 Vac
Tensione Secondaria: 50 Vac
Codice Finale: Esempio : Trasformatore monofase di sicurezza da 100VA P. 230-400Vac S.50Vac = TMS010
Codice Potenza
Va
Perdite
Watt
Dv
%
Vcc
%

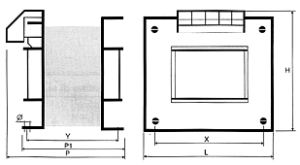

Dim.
H mm
Dim.
L mm
Dim.
P mm
Dim.
P1 mm
Dim.
X mm
Dim.
Y mm
Peso
Kg
TMS005— 50 10 7,5 7,5 85 88 100 87 70 48 2
TMS010— 100 16 6 7 95 100 110 100 80 72 3
TMS015— 150 18 6 7,2 95 100 120 110 80 82 3,5
TMS020— 200 23 7 6,3 115 125 100 97 100 72 4
TMS025— 250 24 7 6,5 115 125 100 97 100 72 4
TMS030— 300 25 5 5 115 125 110 107 100 82 5
TMS040— 400 30 5 4,8 115 125 120 117 100 92 5,6
TMS050— 500 38 4,3 4,8 160 155 130 125 125 92 8
TMS075— 750 55 4 4 160 155 150 145 125 112 10,5
TMS100— 1000 85 4 4,3 200 200 144 130 132 100 17,5
TMS150— 1500 110 3,5 3,3 200 200 160 150 132 116 20
TMS200— 2000 115 3 3,3 200 200 180 170 132 136 23
TMS250— 2500 130 3 3 200 200 200 190 132 156 30
TMS300— 3000 160 3 2,8 200 200 210 200 132 166 35
TMS400— 4000 165 3 2,8 200 200 230 220 132 186 38
TMS500— 5000 200 2,8 2,5 230 260 270 260 210 194 50
Dv: caduta di tensione da vuoto a pieno carico – Vcc: Tensione di corto circuito.
