Autotrasformatori monofase ATM standard

Autotrasformatori monofase ATM standard2018-10-03T13:03:46+00:00

Gli autotrasformatori della serie ATM hanno un’identica struttura magnetica rispetto ai trasformatori normali, ma anzichè avere i due avvolgimenti A.T. e B.T. costruiti da due complessi di spire distinti e isolati fra loro presentano, invece, un avvolgimento unico, sul quale l’avvolgimento elettrico B.T. è rappresentato da una porzione dell’intero complesso di spire, che costituiscono l’avvolgimento A.T. Il riferimento alla potenza d’ingombro equivalente viene fatta con le seguenti formule: Pe= Pn (1 x V1/V2) dove: Pe= Potenza equivalente Pn= Potenza nominale V1= Tensione inferiore V2= Tensione superiore

Gli autotrasformatori della serie ATM hanno un’identica struttura magnetica rispetto ai trasformatori normali, ma anzichè avere i due avvolgimenti A.T. e B.T. costruiti da due complessi di spire distinti e isolati fra loro presentano, invece un avvolgimento unico, sul quale l’avvolgimento elettrico B.T. è rappresentato da una porzione dell’intero complesso di spide, che costituiscono l’avvolgimento A.T. Il riferimento alla potenza d’imgombro equivalente viene fatta con le seguenti formule:
Pe= V2-V1/V2xPn dove:
Pe= potenza equivalente
Pn= potenza nominale
V1= tensione inferiore
V2= tensione superiore


Caratteristiche tecniche:
– Rapporto di tensione 400-230Vac
– isolamento classe E
– frequenza 50/60 Hz.
– esecuzione aperta, grado di protezione IP00
– temperatura ambiente max 40°C
– telaio con connessione di terra
– impregnazione in resina e tropicalizzati
– classe elettrica di protezione l

Dati indispensabili nelle ordinazioni o richieste d’offerta:
– potenza espressa in VA
– tensioni e frequenza di rete
– tensione d’uscita
– temperatura ambiente
– condizioni ambientali d’esercizio
Tensione Nominale: 230-400 Vac
Codice Finale: Esempio : Autotrasformatore monofase da 100VA 0-230-400Vac = ATM010
Codice Potenza
Va
Perdite
Watt
Dv
%
Vcc
%

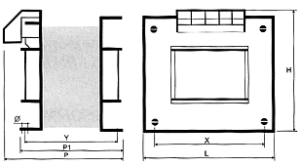

Dim.
H mm
Dim.
L mm
Dim.
P mm
Dim.
P1 mm
Dim.
X mm
Dim.
Y mm
Peso
Kg
ATM005 50 9 7 8 85 88 90 77 70 48 1,5
ATM008 80 10 7,8 7,5 85 88 100 87 70 58 2
ATM010 100 12 7,8 7,5 85 88 110 97 70 68 2,3
ATM015 150 16 6 7 95 100 110 100 80 72 3
ATM020 200 18 6 7,5 95 100 120 110 80 82 3,5
ATM025 250 23 7 6,5 115 125 100 97 100 72 4
ATM030 300 25 5 5,5 115 125 110 107 100 82 5
ATM040 400 33 5,5 5 115 125 120 117 100 92 5,6
ATM050 500 38 4,5 5 160 155 130 125 125 92 8
ATM075 750 60 4,2 4,3 160 155 150 145 125 112 10,5
ATM10 1000 70 4 4 160 155 170 165 125 132 14
ATM15 1500 85 3 4,5 200 200 144 130 132 100 17,5
ATM20 2000 115 3 3,5 200 200 170 160 132 126 22
ATM25 2500 120 3 3,5 200 200 190 180 132 146 25
ATM30 3000 150 3 3,3 200 200 200 190 132 165 30
ATM40 4000 165 3 3,2 200 200 230 220 132 186 38
ATM50 5000 200 3 3,5 230 260 260 250 132 184 45
Dv: caduta di tensione da vuoto a pieno carico – Vcc: Tensione di corto circuito.
